hyperMILL 2,5D frézování
S CAM systémem hyperMILL® lze obzvláště efektivně programovat typické 2,5D úlohy pro vrtání a frézování.

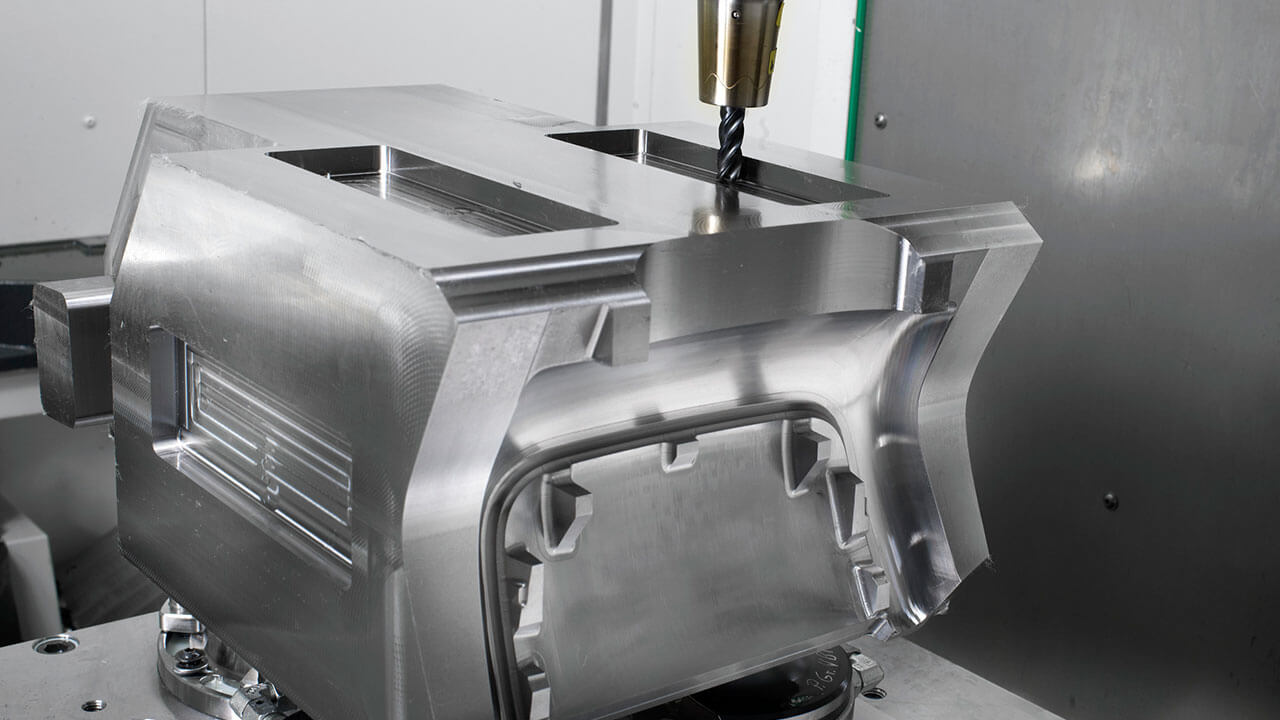

Zrychlení 2,5D frézování
- 2D obrobky mají obecně velké předpoklady pro automatizaci. hyperMILL® zde nabízí obsáhlé řešení, kterým lze toto programování zcela automatizovat.
- Všechny 2,5D strategie je možné použít také pro obrábění z více stran (indexování), které je zdarma součástí základního balíčku.
- K tomu podporujeme inteligentní mechanismy, jako je rozpoznání konstrukčních prvků (features/vlastností) díra a kapsa, pro znatelně rychlejší a efektivnější programování. Pomocí hyperMILL® MAXX Machining hrubováním je u 2,5D hrubování možné ještě znovu zvýšit výkon.
![hyperMILL® 2,5D obrábění](http://www.westcam.cz/wp-content/uploads/2017/06/B15011-hyperMILL_25D-Bearbeitung-Text-Bild-2.jpg)
![hyperMILL® 2,5D obrábění](http://www.westcam.cz/wp-content/uploads/2017/06/B15011-hyperMILL_25D-Bearbeitung-Text-Bild-3.jpg)
![hyperMILL® 2,5D obrábění](http://www.westcam.cz/wp-content/uploads/2017/06/B15011-hyperMILL_25D-Bearbeitung-Text-Bild-4.jpg)
Výběr dostupných 2,5D strategií
Frézování plochy
➜ Velké povrchy
Díky strategii frézování plochy lze rovné plochy rychle obrobit jednoduše jednosměrným nebo střídavým pohybem. Je možno zvolit několik nezávislých povrchů, které mají být obrobeny v jedné operaci.
![Frézování plochy](http://www.westcam.cz/wp-content/uploads/2017/06/2D-frezovani-plochy-zig-zag-300x256.jpg)
Frézování plochy metodou Zig-Zag
Frézování kapes
➜ Otevřené a uzavřené kruhové nebo hranaté kapsy s ostrůvky i bez nich
Tímto způsobem lze obrobit libovolnou kapsu, i když zahrnuje ostrovy a další kapsy s různými výškami a hloubkami. Tato strategie vždy sama hledá počáteční bod, kde dochází k zanořování mimo materiál.
Pokud to není možné, provede se zanoření přímo v materiálu pomocí a rampy nebo šroubovice, v závislosti na typu frézovacího nástroje a nastavení. Tato strategie také podporuje cykly pro kulaté a hranaté kapsy dle řídicího systému stroje.
![Automatické rozpoznání kapes](http://www.westcam.cz/wp-content/uploads/2017/06/2D-frezovani-kapes-rozpoznani-300x169.jpg)
Automatické rozpoznání kapes
![Podpora cyklů řídicího systému](http://www.westcam.cz/wp-content/uploads/2017/06/2D-frezovani-kapes-podpora-cyklu-300x169.jpg)
Podpora cyklů řídicího systému
![Podpora HPC obrábění](http://www.westcam.cz/wp-content/uploads/2017/06/2D-frezovani-kapes-podpora-HPC-300x169.jpg)
Podpora HPC obrábění
Frézování kontur
➜ Optimalizované obrábění otevřených a uzavřených kontur
Strategie frézování kontur se používá pro obrábění složitých obrysů. Lze si vybrat, zda nástroj pojede po kontuře bokem nebo středem. Včetně G41 / G42 korekce dráhy nástroje. hyperMILL® si automaticky připraví kontury, detekuje úzká místa a vlastní řezy a zabraňuje kolizím s definovanými bezpečnými zónami.
„Automatická orientace“, „Rychlá optimalizace dráhy“ a „Třídění kontur“ pomáhají uživatelům při programování na modelech s více vybranými konturami nebo pro automatické obrábění automaticky detekovaných kapes.
Funkci automatického vyhledávání počátečních bodů lze použít společně s inteligentním přístupem a volbou makra pro najetí, aby bylo zajištěno, že přísun a přejezdy jsou vždy prováděny v nejvhodnějších oblastech pro používanou technologii. Další funkce, jako je automatický vertikální krok dolů, vícenásobné přísuvy a definice dalších dokončovacích offsetů umožňují uživateli efektivně a spolehlivě využívají své nástroje.
![Frézování kontur s kontrolou kolize](http://www.westcam.cz/wp-content/uploads/2017/06/2D-frezovani-kontur-model-300x169.jpg)
Frézování kontur s kontrolou kolize
![Automatické ořezání drah kontury](http://www.westcam.cz/wp-content/uploads/2017/06/2D-frezovani-kontur-orezani-300x169.jpg)
Automatické ořezání drah kontury
Playback frézování
➜ Jednoduché ruční vytváření drah nástrojů
Cesty nástroje lze vygenerovat ručně přesunutím nástroje napříč modelem myší. Jakmile je dráha v hyperMILL® definována, provede se kontrola kolize pro nástroj proti modelu. Pokud je zjištěna kolize, software upraví dráhy nástroje, tak, aby dráhy byly bez kolize na modelu.
Zapichovací frézování
➜ Frézování axiálním pohybem vůči obrobku (plunge milling, plunžování, ponorné frézování)
hyperMILL® umožňuje s pomocí této strategie vypočítat vertikální kontury pro hrubovací i dokončovací operace. Aplikace je vhodná zejména pro těžko obrobitelné materiály nebo případně pro starší méně výkonné stroje.
![Zapichovací frézování (plunge milling)](http://www.westcam.cz/wp-content/uploads/2017/06/2D-plunge-milling-z-300x169.jpg)
Zapichovací frézování (plunge milling)
Zbytkové hrubování
➜ Opracování zbytkového materiálu
Pro oblasti nepřístupné pomocí velkých nástrojů tato strategie počítá odděleně dráhy pro malé nástroje. Tento referenční přístup automaticky detekuje všechny oblasti, které nebyly obrobeny a obrobí je menším nástrojem. Detekuje nejen oblasti uvnitř obrysů, ale také mezi různými obrysy.
![Zbytkové hrubování s pomocí strategie pro konturu nebo kapsu](http://www.westcam.cz/wp-content/uploads/2017/06/2D-zbytkove-hrubovani-300x169.jpg)
Zbytkové hrubování s pomocí strategie pro konturu nebo kapsu
![Tangenciální přísuv pro nejlepší povrchy](http://www.westcam.cz/wp-content/uploads/2017/06/2D-zbytkove-hrubovani-tangencilani-prisuv-300x169.jpg)
Tangenciální přísuv pro nejlepší povrchy
Vrtání
➜ Navrtávání, jednoduché vrtání, hluboké vrtání, vrtání s lámáním třísek, vystružování a vyvrtávání, frézování a vrtání závitů, vrtání hlubokých děr
Strategie a funkce pro vrtání umožňují vysoce efektivní programování, zejména ve spojení s feature/macro technologií. V závislosti na řídicím systému stroje a dostupných možnostech, postprocesor podporuje standardní cykly, podprogramy, seznamy bodů nebo poskytne výstup s jednoduchými pohyby G1.
Při vrtání po šroubovici se frézovací nástroj zavrtá do dílu spirálovým pohybem. Uživatel může volně definovat rozteč spirály v mezích technologie. hyperMILL® umí vyrábět vnitřní i vnější závity frézováním závitů. Nastavení pro vrtání hlubokých otvory umožňuje frézování velmi hlubokých děr.
Optimalizované vrtání
➜ Vrtání hlubokých nebo křížících se děr
Lze naprogramovat složité hluboké díry s různými kroky a křížícími se otvory s rozdílnými technologickými parametry řezu. Přísuv, rychlost vrtání a chladicí kapalinu lze ovládat samostatně pro různé oblasti a geometrii prvků, jako jsou vodící pouzdra, vodicí otvory nebo křížící se otvory. Strategie detekuje i vrtání skrz žebra.
![Optimalizované hluboké vrtání](http://www.westcam.cz/wp-content/uploads/2017/06/2D-optimalizovane-hluboke-vrtani-300x169.jpg)
Optimalizované hluboké vrtání
Pětiosé vrtání
➜ Vrtání ve více indexech stroje v jedné operaci pomocí optimalizované délky dráhy nástroje
Funkce pětiosého vrtání slouží k jednoduchému a automatickému programování vrtací operace s různými sklony nástroje v jedné operaci. Automatická funkce vypočítá sklon nástroje a spojí vše referenční body vrtacích operací pro nejlepší možnou cestu. V různých indexech vrtání lze definovat bezpečnou vzdálenost velmi blízko dílu a nástroj nemusí opakovaně odjíždět do bezpečné polohy.
Pohyby mezi vrtnými otvory a pohyby mezi jednotlivými rovinami obrábění jsou automaticky kontrolovány na kolizi s modelem. Pokud dojde ke kolizi, cyklus automaticky umístí nástroj na rovinu bez kolize. Optimalizace vrtané díry redukuje cesty u vrtáku v jedné rovině. Pokud je vyžadován rotační pohyb osy, uživatel může určit, zda se osa A nebo osa C použije jako první. Dále uživatelé mají také možnost použít Z-výšku jako kritérium třídění.
![5 osé vrtání](http://www.westcam.cz/wp-content/uploads/2017/06/2D-5X-vrtani-300x169.jpg)
5 osé vrtání
Klíčové vlastnosti:
(sedm důvodů pro hyperMILL®)
- Na kolizi kontrolované nástrojové dráhy
- Přesné nástrojové dráhy
- Detailní simulace
- Optimální strategie nájezdu a odjezdu pro všechny cykly
- Jednoduché a rychlé programování díky technologii feature a maker
- Možné HPC obrábění
- Jednoduchá definice nástroje
