hyperMILL 3D frézování

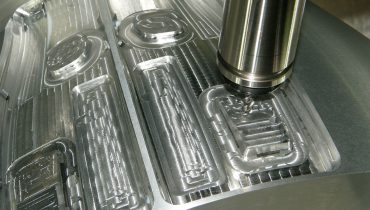

3D frézování pro jednoduché i složité obrobky



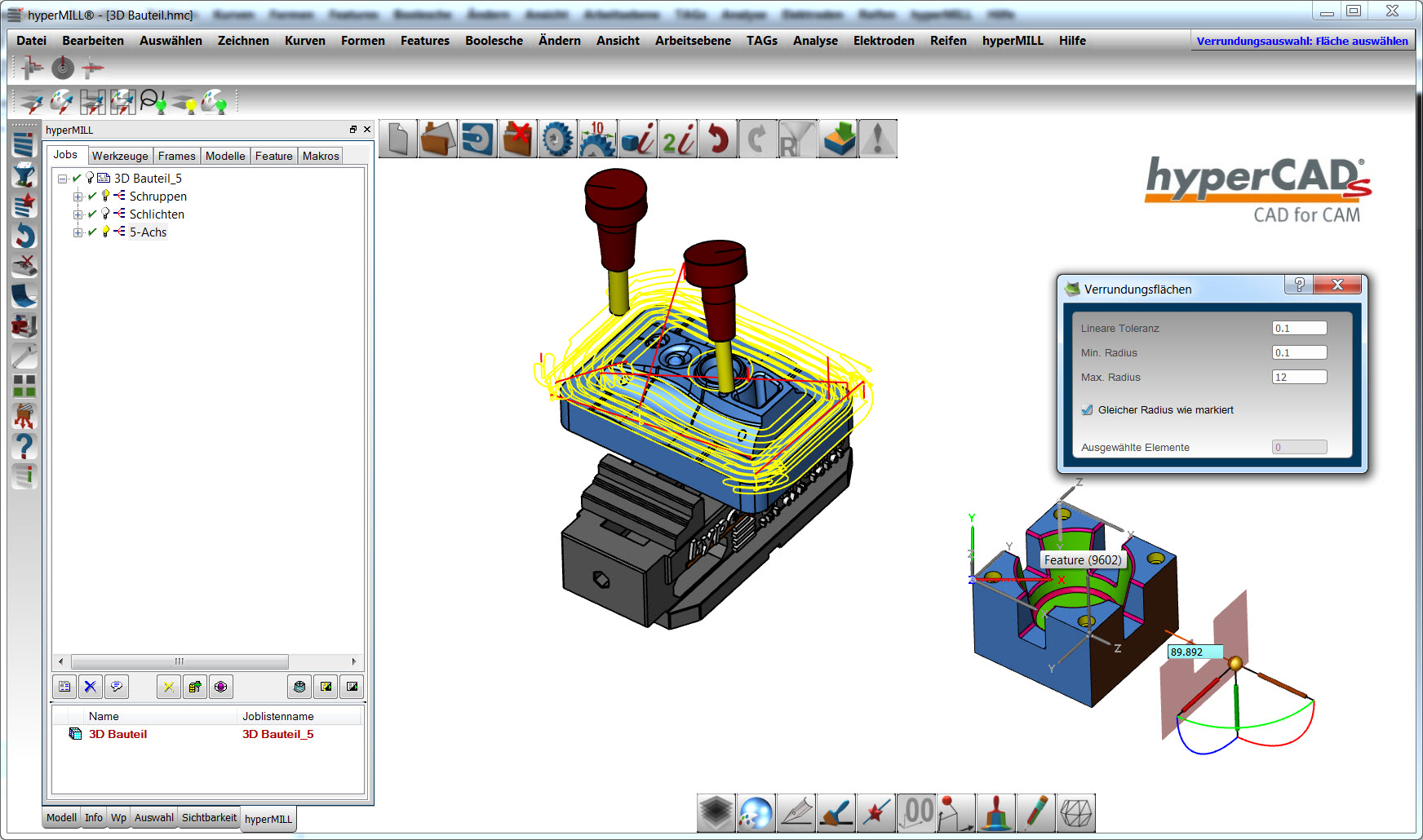

CAM software hyperMILL® nabízí výkonné a přesné funkce pro 3D frézování. Tímto je možné zhotovovat jednoduché ale i složité výrobky s vysokými nároky na kvalitu a přesnost povrchu.

Použití / Výhody 3D frézovacích strategií



• Vysoce efektivní obrábění jednoduchých i složitých dílů
• Precizní nástrojové dráhy kontrolované proti kolizi
• Detailní simulace
• HSC a HPC optimalizované dráhy nástrojů pro vyšší výkon
• Optimální strategie nájezdu a odjezdu pro všechny cykly
• Jednoduché a rychlé programování díky uživatelsky definovatelným konstrukčním prvkům (CPF)





Výběr dostupných 3D strategií

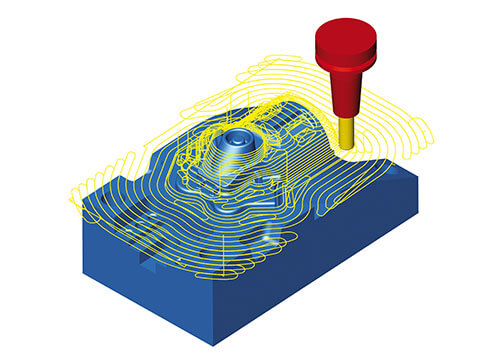

Hrubování

➜ Optimalizované a spolehlivé hrubování na základě aktuálního zbytkového materiálu

Všechny dráhy mohou být obráběny ofsetem kontury od modelu nebo rovnoběžně s konkrétní osou. Polotovar může být vytvořen z plošných nebo objemových modelů, z vytažených nebo orotovaných profilů, externího modelu nebo z jakéhokoliv předchozího obrábění. Z důvodu automatického rozpoznávání zbytkového materiálu jsou oblasti obrábění snadno detekovatelné a obrobitelné z libovolného směru. Definováním minimální tloušťky materiálu pro odstranění jsou optimalizovány dráhy frézování a je zabráněno velmi krátkým a nadbytečným pohybům.
Parametr „Předobrobená kontura“ umožňuje použití této strategie pro předdokončení a zbytkové obrábění. Ve výsledku je již dosaženo rovnoměrného posunu během hrubování. Zanořování je optimalizováno zadáním parametrů nástroje pro průměr a výšku jádra. Zde je přísuv vypočítán automaticky a přizpůsoben nástroji.
Kolize se porovnávají s modelem polotovaru a modelem součásti. Když je rozpoznána možná kolize, uživatel si může zvolit zastavení procesu nebo upravit délku nástroje manuálně či automaticky a pokračovat v operaci na větší hloubku.

^{Hrubování rovnoběžně s konturou}

^{Hrubování rovnoběžně s osou}

Dokončování: Dokončování profilem

➜ Frézování blízké konturám

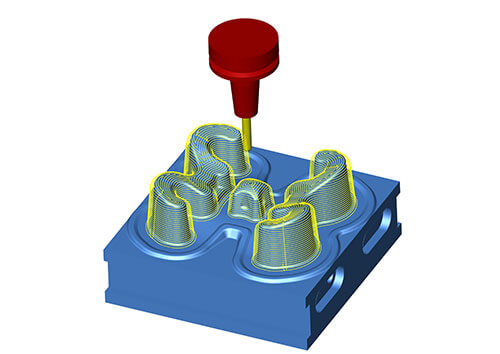

Dokončování profilů umožňuje 3D frézování bez kolizí podél ploch a skupin ploch. Takové obrábění nabízí řadu strategií a optimalizační funkce pro individuální obrábění složitých oblastí. Umožňuje přizpůsobit NC dráhy zvláštnostem modelu.

^{Dokončování rovnoběžně s konturou}

^{Dokončování rovnoběžně s osou}

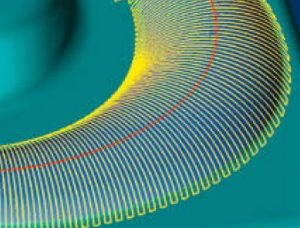

^{Dokončování kolmo k vodící křivce}

^{Dokončování ekvidistantní vzdáleností od vodící křivky}

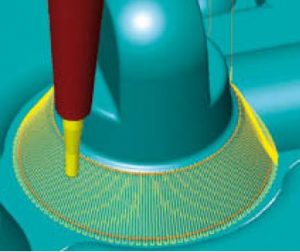

^{Dokončování křižmo mezi vodícími křivkami}

^{Dokončování ekvidistantami mezi vodícími křivkami}



Dokončování: Dokončování po hladinách Z

➜ Pro strmé oblasti

Obrábění se provádí v blízkosti kontury na rovinách s konstantním Z-přísuvem. Pro optimální 3D frézování nabízí tato strategie několik obráběcích funkcí a optimalizační parametry. U uzavřených frézovaných ploch je možné díky spirálovému tvaru dráhy dosáhnout nejlepších povrchů.

^{Dokončovaní po hladinách Z v rovině}

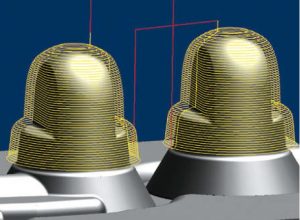

^{Dokončovaní po hladinách Z postupně}

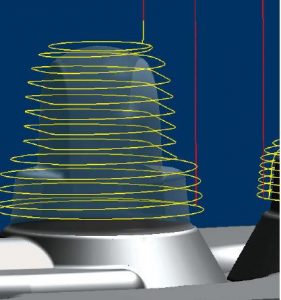

^{Dokončovaní po hladinách Z po spirále}

^{Dokončovaní po hladinách Z pomocí ZigZag}



Dokončování: Automatický zbytkový materiál

➜ Pro zbytkový materiál především v rozích

V dokončovacím cyklu zajistí automatické obrábění zbytkového materiálu nedoobrobených oblastí. Po definování referenčního nástroje a hranic obráběné oblasti je automaticky zbytkový materiál obroben. Plocha zbytkového materiálu, která nebyla obrobena kvůli možným kolizím předchozího nástroje, může být použita jako reference pro následující krok obrábění pomocí modifikované nástroje (např. delší délky nástroje). To zajišťuje, že pouze oblasti které nemohly být dokončeny během prvního kroku, jsou  obráběny v tomto  dalším. Strategie obrábění dutin umožňují vytvářet drážky, žebra a hluboké nebo úzké štěrbiny v jednom kroku obrábění. Hluboké oblasti obsahující velké množství materiálu mohou být zcela obrobeny pomocí konstantního přísuvu.

Doplňková strategie: Kompletní dokončení

➜ Především pro automatické obrobení elektrod a prizmatických částí

Kombinací dokončování po hladinách Z a dokončování profilem se může tato strategie automaticky přizpůsobit požadavkům obrábění jednotlivých oblastí modelu. V souladu s definovaným úhlem sklonu obrábění se automaticky dělí na strmé a ploché oblasti.



Doplňková strategie: Ekvidistantní dokončování

➜ Modely s rovnými i strmými oblastmi

Definováním jedné nebo dvou vodicích křivek vypočítá strategie 3D frézování cesty rovnoběžné s vybranou křivkou. Zde není vzdálenost mezi drahami vypočítána v rovině XY, ale vždy na povrchu. Díky tomu tak mohou být rovné i strmé oblasti obrobeny v jediné operaci při stejné kvalitě povrchu.



Doplňková strategie: ISO obrábění

➜ Přesné obrábění jednotlivých ploch a zaoblení s jednotnými vzdálenostmi drah

ISO obrábění lze provádět s globálním nebo definovaném směru obrábění podle ISO křivek ploch. Při obrábění dráhy probíhají podél křivek ISO (U a V). U a V křivky přilehlých ploch jsou automaticky zarovnány. To usnadňuje obrábění napříč několika povrchy plynulou dráhou. Obráběná oblast může být ohraničena hranicí. Globální směr drah automaticky určuje optimální směr frézování na základě nejdelší hranice vybrané plochy. Uživatel definuje, zda obrábění probíhá diagonálně nebo rovnoběžně ke směru orientace. V této strategii lze vybrat více ploch, které budou obrobeny společně plynulým pohybem. Kromě toho, je možné spirálové obrábění jedním průchodem bez zastavení.

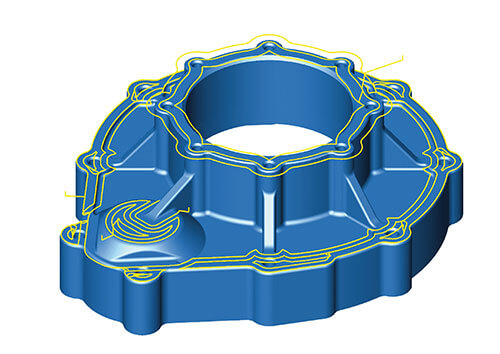

Doplňková strategie: Obrábění křivek

➜ Jednoduché gravírování a frézování hran

Během obrábění křivek se fréza řídí definovaným obrysem. Tuto strategii lze použít pro zvláště rychlé gravírování na rovině nebo zakřivený površích nebo pro odstraňování otřepů, zkosení nebo oříznutí 3D hran.



Doplňková strategie: 3D přeobrobení

➜ Úpravy drah nástroje, aby se zabránilo kolizi

S pomocí přeobrobení se použijí dráhy nástroje z referenční operace s jiným nástrojem. Například dojde k přepočítání dráhy jinak skloněného nástroje pouze s kontrolou kolize. To lze provést na původní úplné dráze nástroje nebo pouze na kolizní části cesty, která již byla vyloučena v referenční operaci z důvodu kolize.
